散熱風扇種類及特性

當選用當然制冷的方法不能滿足熱管散熱規定時，就需要選用逼迫風冷式或水冷散熱來處理熱管散熱難題。當然制冷中“當然”的意思是不用加上驅動力正本就可產生，例如輻射源傳熱，當然熱對流（因?yàn)闇夭睿斐上鄬?duì)密度差，在作用力功效下汽體產生健身運動）；逼迫風冷式或逼迫水冷散熱中“逼迫”的意思是選用驅動力正本，如離心風機（風冷式）或泵（水冷散熱），正確引導流體力學健身運動。下面僅詳細介紹電子器件熱管散熱中的散熱風扇。

1.風扇種類及特性

在電子設備中普遍的風扇有軸流式風機散熱風扇和離心式風機散熱風扇二種。

1）軸流式風機散熱風扇

軸流式風機散熱風扇具備風放低，排風量高的特性，另外價錢較劃算。

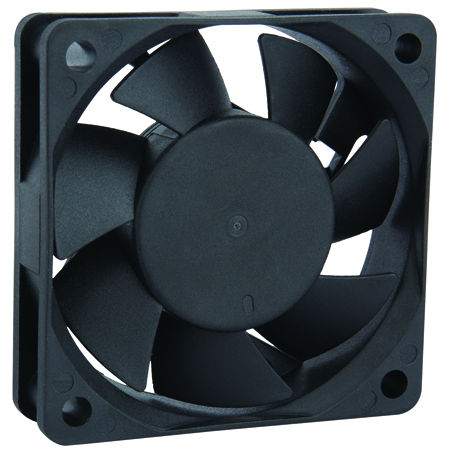

軸流風扇

2）離心式風機散熱風扇

離心式風機散熱風扇具備排風量低，氣壓高的特性，融入于流動性摩擦阻力很大的系統軟件，例如筆記本的風扇便是離心式風機散熱風扇。

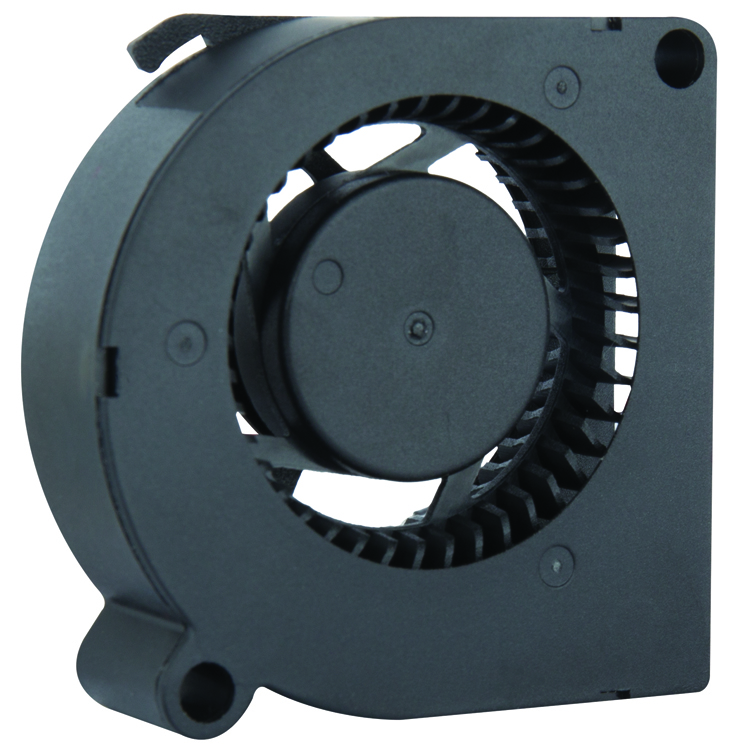

抽濾散熱風扇

2.散熱風扇的工作中特點曲線圖

散熱風扇又常被稱作離心風機，離心風機的特點曲線圖就是指離心風機出入口總流量和出入口工作壓力的關聯曲線圖即P-Q曲線圖。離心風機工作中點的明確必須融合系統軟件的摩擦阻力特點曲線圖，即兩根特點曲線圖的相交點為離心風機的工作中點。下面的圖為特點曲線圖平面圖，不一樣的離心風機具備相近的特點曲線圖。

離心風機特點曲線圖

3.散熱風扇的轉速比操縱

3.1轉速比操縱的重要性

散熱風扇在工作中全過程中，必定也有噪聲造成，選用轉速比操縱能夠減少散熱風扇的噪聲；散熱風扇的使用壽命在挺大水平中受散熱風扇滾動軸承的危害，選用轉速比操縱能夠增加散熱風扇的噪使用壽命；依據轉速比控制方法，在一定標準下關掉散熱風扇，能夠節約資源。

3.2常見轉速比操縱方法

1）兩條線散熱風扇

一根正級線，一根負級線，根據更改工作電壓尺寸來操縱工作轉速，精密度較低。

2）三線散熱風扇

一根正級線，一根負級線，一根電源線，根據更改工作電壓尺寸來操縱工作轉速，運用電源線來收集散熱風扇的轉速比。

3）四線散熱風扇

一根正級線，一根負級線，一根電源線，一根控線，根據控線操縱工作轉速，運用電源線來收集散熱風扇的轉速比，精密度較高。
